产品介绍
CH-LWQ热式气体质量流量计，基于热传导技术原理设计，结合牛顿热力学定律，通过测量管道中介质通过探头时带走的热量，直接测量质量流量或标况流量。TGF600 可广泛应用于各种气体的质量流量和标况流量测量，无需温压补偿。产品测量方式采用恒功率设计具有测量下限极低，量程比宽，测量精度高，安装简便等特点。产品广泛应用于压缩空气，瓦斯抽采，天然气测量，曝气测量，排放气体监控，过程气体控制等众多领域。
产品特点
插入式设计，可在线带压安装；
适用于多种管径和已知截面积的任意形状管道；
量程比大，测量流速范围宽；
无可动部件，无压力损失；
测量气体质量流量，无需温度、压力补偿；
全隔离的电气结构彻抵滤除外部干扰；
能效电源设计整机功耗极低；
宽电源电压输入范围适应各种复杂电源环境；
大屏幕液晶双行显示，读数清晰易辨；
带有ModBus和HART现场总线接口。
二、应用
1、氧气、氮气、氢气、氯气及多组分气体测量。（乙炔气体除外）。
2、高炉煤气、焦炉煤气测量。
3、烟道气测量。
4、沼气、水处理中的曝气和氯气测量。
5、压缩空气测量。
6、天然气、液化气、火炬气等气体流量测量。
7、电厂高炉的一次风、二次风流量测量。
8、矿井下通风或排风系统流量测量。
三、特点
1、测量气体质量流量，无需温度、压力补偿。
2、量程比大，测量流速范围：0.1Nm/s～100Nm/s。
3、无压力损失，适用已知截面积的任意形状管道。
4、耐腐蚀型传感器，适合测量腐蚀性气体。
5、全量程段的专家算法，特别适合大口径测量保证了测量的准确度，适于贸易结算。
6、可以出色的完成工艺管道的检漏及设备工作。
7、施工量极小，由于采用插入式结构，可以在线安装和维护。
8、基地式仪表可以就地显示和带报警控制。
四、技术指标
五、产品组成
四、技术指标
| 测量介质 | 各种气体（乙炔气除外） |
| 管径范围 | DN15～2000 |
| 流速范围 | 0.1Nm/s～100Nm/s(标况条件20℃，101.33KPa) |
| 准确度 | ±1% |
| 介质温度 | 常温：-20～+100℃ 高温：-20～+350℃ |
| 工作压力 | 4.0MPa |
| 供电电源 | 一体式转换器AC220V或DC24V1A 分体式转换器：AC220V |
| 响应速度 | 1秒 |
| 输出信号 | 4～20mA RS～485 |
| 测量显示 | 质量流量、标况体积流量、累计流量、北京时间、累计运行时间。 |
| 传感器防护等级 | IP68 |
| 转换器防护等级 | 一体式：IP67 分体壁挂式：IP65 分体盘装式：IP52 |
| 防爆等级 | EXd II CT4 |
| 报 警 | 1-2路继电器结点：5A/AC220V、5A/DC30V自设定 |
| 传感器材质 | 1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢 |
| 探杆材质 | 1Cr18Ni9Ti、316L、304不锈钢 |
五、产品组成

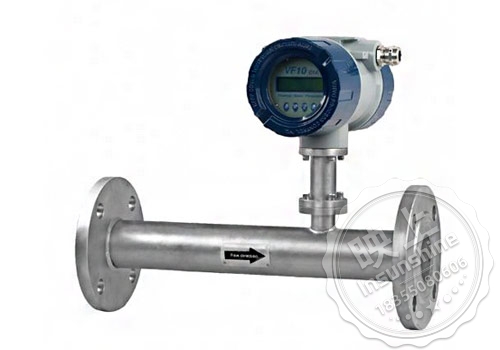

热式气体质量流量计由一体式流量转换器、流量传感器组成。按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
管段式热式气体质量流量计：出厂时已配备和现场管道内径相同的工艺管道，与现场管道的连接方式为法兰连接或螺纹连接，法兰标准符合国标GB/T9119-2000。
管段式传感器适用管道直径：DN15～2000mm，传感器材质为不锈钢，管道材质为碳钢或不锈钢，特殊材质订货时说明。（如下表）
管段式传感器适用管道直径：DN15～2000mm，传感器材质为不锈钢，管道材质为碳钢或不锈钢，特殊材质订货时说明。（如下表）
| 管径 | Scfm | Nm3/h |
| 3"（80mm） | 0-1600 | 0-2720 |
| 6"（150mm） | 0-6400 | 0-10870 |
| 8"（200mm） | 0-11100 | 0-18860 |
| 10"（250mm） | 0-18200 | 0-30920 |
| 12"（300mm） | 0-24900 | 0-42300 |
| 16"（400mm） | 0-43350 | 0-73700 |
| 20"（500mm） | 0-67700 | 0-115150 |
备注：判断插入式流量是否可以满足要求，将***流量除以管道横截面积，看流速是否在要述范围内。
六、测量管径
六、测量管径
|
|
Scfm（标准立方英尺/分） | Nm3/h（标准立方米/小时） | ||
| 管径 | 最小 | *** | 最小 | *** |
| 0.25" | 0-0.22 | 0-16 | 0-0.37 | 0-27 |
| 0.5" | 0-2.1 | 0-48 | 0-3.6 | 0-82 |
| 0.75" | 0-3.7 | 0-120 | 0-6.3 | 0-204 |
| 1" | 0-6 | 0-192 | 0-10 | 0-326 |
| 1.5" | 0-15 | 0-450 | 0-25 | 0-760 |
| 2" | 0-23 | 0-750 | 0-39 | 0-1280 |
| 2.5" | 0-35 | 0-1090 | 0-59 | 0-1855 |
| 3" | 0-50 | 0-1600 | 0-85 | 0-2720 |
| 4" | 0-90 | 0-2880 | 0-153 | 0-4893 |
| 6" | 0-200 | 0-6400 | 0-340 |
0-10870 |
