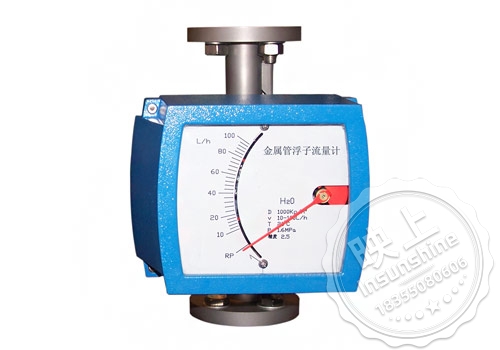

金属管转子流量计
2022/12/1
产品介绍
CH-LZ系列金属管转子流量计是工业自动化过程控制中常用的一种流量测量仪表，它具有压损小，检测范围大（量程比10:1），使用方便等特点，它可用来测量液体，气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。 SC-LZ系列金属管浮子流量计有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20mA电流输出等多种形式，为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统，保证了流量计在各种应用场所的优良性能。
多年来金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。欢迎来电咨询金属管浮子流量计价格。
CH-LZ系列金属管浮子流量计结构原理
1、结构
CH-LZ系列系列金属管浮子流量计主要由三大部分组成
a、指示器（智能型指示器，就地指示器）
b、浮子
c、锥形测量室
二、产品参数
三、选型参照表
四、流量范围
五、外形尺寸
二、产品参数
| 测量范围 | 水：2.5～100000L/h |
| 空气：0.07～3000m³/h | |
| 量程比 | 10:1（DN≤100mm） |
| 5:1 （DN≤100mm） | |
| 精度等级 | 标准型1.5级，特殊订货可达1.0级 |
| 工作压力 | DN15、DN25、DN40、DN50～4.0MPa |
| DN80、DN100、DN150～1.6MPa | |
| 介质温度 | 普通型：-40℃～100℃ |
| 高温型：-80℃～250℃ | |
| 内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃ | |
| 环境温度 | 指针式：-40℃～+65℃ |
| 智能型：-25℃～+65℃ | |
| 连接方式 | 法兰连接、螺纹连接、卡箍连接 |
| 电气接口 | M20×1.5（特殊要求可做） |
| 防护等级 | IP65 |
| 防爆等级 | 本安：ExibIICT4(配LB987S安全栅) 隔爆：ExdIIBT4 |
| 介质粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
| 测量管材质 | 304不锈钢 316不锈钢，304或316L不锈钢内衬FTFE或F46 |
| 浮子材质 | 304或316（不锈钢）；FTFE或F46 |
三、选型参照表
| 管道口径 | 结构形式 | 接液材质 | 附加结构 | |||
| A | B | 介质流向 | C | D | ||
| DN15 | Y10 | 下进上出 | RRO | 0Cr18Ni12Mo2Ti | F | 防腐型 |
| DN25 | Y20 | 横进横出 | RR1 | 1Cr18Ni9Ti | T | 夹套型 |
| DN50 | Y30 | 同侧进出 | RP | （聚四氟乙烯） | Z | 阻尼型 |
| DN80 | Y40 | 异侧进出 | Ti | （钛合金） | G | 高温型 |
| DN100 | Y50 | 底侧进出 | RL | 316L | Y | 高压型 |
| DN125 |
|
|
|
|
B | 防爆型 |
| DN150 |
|
|
|
|
|
|
四、流量范围
| 耐腐通径 | 普通通径 | 测量范围 | ***压力损失 | ||
| DN（mm） | DN（mm） | 空气20℃ m3/h | 水（20℃）（L/h） | 空气（KPa） | 水（KPa） |
| 15 | 15 | 0.05-0.5 | 1.6-16 | 7 | 6.4 |
| 0.07-0.7 | 2.5-25 | 7.1 | 6.5 | ||
| 0.11-1.1 | 4.0-40 | 7.2 | 6.5 | ||
| 0.18-1.8 | 6.0-60 | 7.3 | 6.6 | ||
| 0.28-2.8 | 10-100 | 7.5 | 6.6 | ||
| 0.40-4.0 | 16-160 | 8 | 6.8 | ||
| 0.70-7.0 | 25-250 | 10.8 | 7.2 | ||
| 1.00-10 | 40-400 | 10 | 8.6 | ||
| 1.60-16 | 60-600 | 14 | 11.1 | ||
| 25 |
|
80-800 |
|
14 | |
| 25 | 3.00-30 | 100-1000 | 7.7 | 7 | |
| 4.50-45 | 160-1600 | 8.8 | 8 | ||
| 7.00-70 | 250-2500 | 12 | 10.8 | ||
| 11-110 | 400-4000 | 19 | 15.8 | ||
| 50 |
|
500-5000 |
|
16.2 | |
| 50 | 18-180 | 600-6000 | 8.6 | 8.1 | |
| 25-250 | 1000-10000 | 10.4 | 11 | ||
| 80 | 40-400 | 1600-16000 | 12.6 | 17 | |
| 80 | 50-500 | 2000-20000 | 15.5 | 6.3 | |
| 100 | 75-750 | 2500-25000 | 17.2 | 8.1 | |
| 100 | 100-1000 | 4000-40000 |
|
9.5 | |
| 125 | 160-1600 | 6000-60000 |
|
10 | |
| 125 | 250-2500 | 8000-80000 |
|
16 | |
| 150 |
|
10000-100000 |
|
20 | |
|
|
300-3000 | 12-120m3/h |
|
20 | |
|
|
400-4000 | 15-150m3/h |
|
25 | |
五、外形尺寸
| 口径/压力 | 尺寸（mm） | Φd3 | Φk | Φd2 | b | f | L | h |
| 15/4.0 | 95 | 45 | 65 | 4xΦ14 | 16 | 2 | 250 | 85 |
| 25/4.0 | 115 | 68 | 85 | 4xΦ14 | 18 | 2 | 250 | 85 |
| 50/4.0 | 165 | 102 | 125 | 4xΦ18 | 20 | 3 | 250 | 85 |
| 80/1.6 | 200 | 138 | 160 | 8xΦ18 | 20 | 3 | 250 | 85 |
| 100/1.6 | 220 | 162 | 180 | 8xΦ18 | 20 | 3 | 250 | 85 |
| 125/1.6 | 250 | 188 | 210 | 8xΦ18 | 22 | 3 | 400 | 85 |
| 150/1.6 | 285 | 218 | 240 | 8xΦ22 | 22 | 3 | 400 | 85 |
六、安装技巧
1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计，且垂直度优于2°，水平安装时水平夹角优于2°；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：
7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；
9、用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段 要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动。
