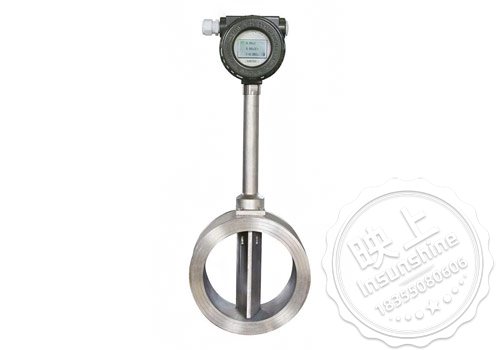

蒸汽涡街流量计
2022/12/1
产品介绍
一、产品原理CH-LU蒸汽涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、技术参数
1、测量介质： 气体、液体、蒸气；
2、口径规格 法兰卡装式口径选择 25,32,50,80,100；
3、法兰连接式口径选择 100,150,200；
4、流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；
5、测量精度 1.0级 1.5级；
6、被测介质温度:常温–25℃～100℃；7.高温–25℃～150℃ -25℃～250℃；
7、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；
8、脉冲占空比约50%,传输距离为100m；
9、脉冲电流远传信号 4～20 mA,传输距离为1000m；
10、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；
11、材质 不锈钢, 铝合金；
12、电源 DC24V或锂电池3.6V；
液体与气体(单位：m3/h)
|
通径 （DN） |
液体流量范围 （m3/h） |
输出频率范围 （Hz） |
气体流量范围 （m3/h） |
输出频率范围 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
外形尺寸图
|
通径 （DN） |
L （mm） |
H （mm） |
|
|||||||||
|
10 |
66 |
360 |
||||||||||
|
15 |
66 |
360 |
||||||||||
|
20 |
66 |
360 |
||||||||||
|
25 |
66 |
360 |
||||||||||
|
32 |
66 |
365 |
||||||||||
|
40 |
80 |
370 |
||||||||||
|
50 |
80 |
375 |
||||||||||
|
65 |
93 |
383 |
||||||||||
|
80 |
100 |
390 |
||||||||||
|
100 |
125 |
400 |
||||||||||
|
125 |
145 |
470 |
||||||||||
|
150 |
165 |
500 |
||||||||||
|
200 |
196 |
580 |
||||||||||
|
250 |
235 |
650 |
||||||||||
|
300 |
255 |
700 |
||||||||||
|
安装示意图 |
||||||||||||
|
注意事项 |
图例 |
|||||||||||
|
1、扩管的安装 对于小口径大流量，必须扩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
2、缩管的安装 对于大口径小流量，必须缩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
3、弯管的安装 如果流量计的前端有90°弯头或T型接头，要保证流量计的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
4、同一平面两个弯管的安装 如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥20D，后直管段≥5D |
|
|||||||||||
|
5、不同平面两个弯管的安装 如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥25D，后直管段≥5D |
|
|||||||||||
|
6、调节阀的安装 如果流量计前后需要安装调节阀，要保证流量计的前直管段≥25D，后直管段≥5D |
|
|||||||||||
|
l产品选型表 |
||||||||||||
|
CH-LU |
涡街流量计 |
|||||||||||
|
口径 （mm） |
10 |
DN10~DN50 (法兰式、卡箍式、螺纹式、对夹式） |
||||||||||
|
50 |
DN50~DN150 (对夹式、法兰式） |
|||||||||||
|
100 |
DN100~DN300（法兰式、对夹式） |
|||||||||||
|
300 |
DN300以上为插入式 |
|||||||||||
|
安装方式 |
B |
对夹式 |
||||||||||
|
L |
法兰连接式 |
|||||||||||
|
C |
插入式 |
|||||||||||
|
补偿方式 |
无 |
无补偿 |
||||||||||
|
BC |
温度压力补偿 |
|||||||||||
|
W |
单温度补偿 |
|||||||||||
|
Y |
单压力补偿 |
|||||||||||
|
测量介质 |
Y |
液体 |
||||||||||
|
Q |
气体 |
|||||||||||
|
Z |
蒸汽 |
|||||||||||
|
温度范围 |
T1 |
常温型（120℃以下） |
||||||||||
|
T2 |
高温型（250℃以下） |
|||||||||||
|
压力等级 |
P1 |
常压～1.6MPa |
||||||||||
|
P2 |
2.5MPa |
|||||||||||
|
P3 |
4.0MPa |
|||||||||||
|
本体材质 |
A |
碳钢 |
||||||||||
|
B |
304不锈钢 |
|||||||||||
|
C |
316不锈钢 |
|||||||||||
|
供电方式 |
D |
两线制DC24V 4～20mA |
||||||||||
|
H |
两线制DC24V 4～20mA+HART协议 |
|||||||||||
|
C |
电池供电 |
|||||||||||
|
附加选项 |
R |
RS485 MODBUS通讯协议 |
||||||||||
|
M |
脉冲输出 |
|||||||||||
|
B |
防爆（ExII CT6） |
|||||||||||
