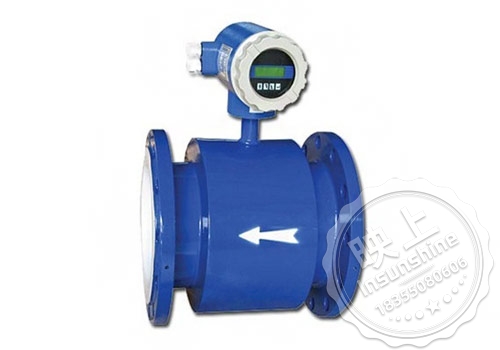

消防水流量计
2022/12/1
产品介绍
消防水流量计工作原理：
消防水流量计又称（电磁流量计）是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，技术达到国内高水平。除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。广泛地应用于化工、环保、冶金、医药、造纸、给排水等行业。
产品特点：
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
采用SMD器件和表面贴装(SMT)技术，电路可靠性高。
采用16位嵌入式微处理器，运算速度快精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性。
全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150：1
超低EM1开关电源，适用电源电压变化范围大，抗EMC性能好。
具有RS485 、RS232 、Hart和Modbus等数字通讯信号输出。
具有自检与自论断功能，提供传感器无端非线性修正功能。
断电保护，流量计的运算结果和用户设定的参数在断电后不会消失，EEPROM可保护设定参数和累积值
流量口径对照表
产品选型
| 口径mm | 流量范围m³/h | 口径mm | 流量范围m³/h |
| DN10 | 0.16~2.5 | DN400 | 250～4000 |
| DN15 | 0.4~6 | DN500 | 400～6000 |
| DN20 | 0.6～12 | DN600 | 600～10000 |
| DN25 | 1.0～16 | DN700 | 800～12000 |
| DN32 | 1.6~25 | DN800 | 1000～16000 |
| DN40 | 2.5～40 | DN900 | 1200～20000 |
| DN50 | 4.0～60 | DN1000 | 1600～25000 |
| DN65 | 6.0～120 | DN1200 | 2500～30000 |
| DN80 | 10～160 | DN1400 | 3000～50000 |
| DN100 | 16～250 | DN1600 | 3000～60000 |
| DN125 | 25~400 | DN1800 | 5000～60000 |
| DN150 | 40～600 | DN2000 | 6000～100000 |
| DN200 | 60～1000 | DN2200 | 1367.78～136778.4 |
| DN250 | 100～1600 | DN2400 | 1627.78～162777.6 |
| DN300 | 160～2500 | DN2600 | 1910.38～191037.6 |
| DN350 | 200～3000 | DN2800 | 2306.56 ~ 236062.8 |
产品选型
| 型号 | 口径 |
|
||||||
| CH-LE | 10~2600 | |||||||
|
|
|
代号 | 安装形式 |
|
||||
| Y | 一体式 | |||||||
| F | 分体式 | |||||||
|
|
代号 | 转换器型号 | ||||||
| ZA | 圆形 | |||||||
| ZB | 方形（仅适用于分体式） | |||||||
|
|
代号 | 供电形式 | ||||||
| AC | （交流）220V AC 50Hz(90~245V AC 50Hz) | |||||||
| DC | （直流）24V DC (20~36V DC) | |||||||
| LD | 锂电池供电（不带信号输出） | |||||||
|
|
代号 |
|
|
|
||||
|
|
I |
|
|
|
||||
|
|
f |
|
|
|
||||
|
|
Rs |
|
|
|
||||
|
|
H |
|
|
|
||||
|
|
C |
|
|
|
||||
|
|
|
介质温度 | ||||||
| ≤65℃ | ||||||||
| ≤120℃ | ||||||||
| ≤180℃(仅适用于分体式） | ||||||||
| 代号 | 内衬材质 | |||||||
| NE | 氯丁橡胶（≤65℃） | |||||||
| PVC | 聚氯乙烯（≤70℃） | |||||||
| PU | 聚氨酯 耐磨(≤80℃) | |||||||
| PTFE | 聚四氟乙烯（≤180℃） | |||||||
|
|
代号 | 电极材质 | ||||||
| 316L | 不锈钢 | |||||||
| HC | 哈氏合金C | |||||||
| Ti | 钛 | |||||||
| Ta | 钽 | |||||||
| Pt | 铂 | |||||||
| 温馨提示：流量计选型必备，介质，口径（流量范围）、电极材质、衬里材质、安装要求 | ||||||||
电磁流量计优缺点对照表
| 电磁流量计 | ||
| 优点 | 缺点 | |
| 1 | 在测量管内没有可动部件和阻碍流体流动的节流部件，当流体通过流量计时不会引起任何附加的压力损失 | 它只能测量导电介质的液体流量，不能测量非导电介质的流量 |
| 2 | 电磁流量计只需经水标定后，就可用来测量其它导电性液体的流量 | 不能用来测量气体、蒸汽以及含有大量气体的液体 |
| 3 | 其量程比可达20：1，有的甚至可达100：1的量程比。 | 管道内介质必须是满管，不能测量非满管 |
| 4 | 无机械惯性，反应灵敏，可以测量瞬时脉动流量，正反两个方向的流量 | 只能测DN10以上管道，不适用小口径 |
| 5 | 可测量腐蚀性介质、赃污介质及悬浊性液固两相流的流量 | 不能测氢氟酸介质 |
安装规范
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的***点和垂直向下处；
2、应安装在管道上上升处；
3、在开口排放管道安装,应安装在管道的较低处；
4、若管道落差超过5m时,在传感器的下游安装排气阀；
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游；
6、传感器***不能安装在泵的进出口处,应安装在泵的出口处。
