不锈钢电磁流量计
2022/12/1
产品介绍

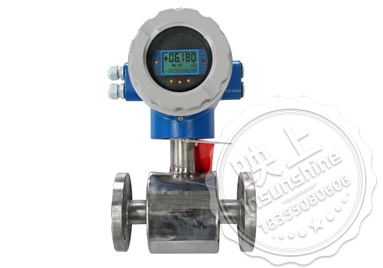

不锈钢电磁流量计概述
CH-LEB系列中文不锈钢电磁流量计是采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。
二、不锈钢电磁流量计特点
测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
测量管无阻碍、无活动部件、无压损，直管段要求较低。
电磁流量传感器可带接地电极，实现仪表良好接地。
电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
全数字量处理，抗干扰能力强，测量可靠，精度高。
高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
流量口径对照表
产品选型
| 口径mm | 流量范围m³/h | 口径mm | 流量范围m³/h |
| DN10 | 0.16~2.5 | DN400 | 250～4000 |
| DN15 | 0.4~6 | DN500 | 400～6000 |
| DN20 | 0.6～12 | DN600 | 600～10000 |
| DN25 | 1.0～16 | DN700 | 800～12000 |
| DN32 | 1.6~25 | DN800 | 1000～16000 |
| DN40 | 2.5～40 | DN900 | 1200～20000 |
| DN50 | 4.0～60 | DN1000 | 1600～25000 |
| DN65 | 6.0～120 | DN1200 | 2500～30000 |
| DN80 | 10～160 | DN1400 | 3000～50000 |
| DN100 | 16～250 | DN1600 | 3000～60000 |
| DN125 | 25~400 | DN1800 | 5000～60000 |
| DN150 | 40～600 | DN2000 | 6000～100000 |
| DN200 | 60～1000 | DN2200 | 1367.78～136778.4 |
| DN250 | 100～1600 | DN2400 | 1627.78～162777.6 |
| DN300 | 160～2500 | DN2600 | 1910.38～191037.6 |
| DN350 | 200～3000 | DN2800 | 2306.56 ~ 236062.8 |
产品选型
| 型号 | 口径 |
|
||||||
| CH-LEB | 10~2600 | |||||||
|
|
|
代号 | 安装形式 |
|
||||
| Y | 一体式 | |||||||
| F | 分体式 | |||||||
|
|
代号 | 转换器型号 | ||||||
| ZA | 圆形 | |||||||
| ZB | 方形（仅适用于分体式） | |||||||
|
|
代号 | 供电形式 | ||||||
| AC | （交流）220V AC 50Hz(90~245V AC 50Hz) | |||||||
| DC | （直流）24V DC (20~36V DC) | |||||||
| LD | 锂电池供电（不带信号输出） | |||||||
|
|
代号 |
|
|
|
||||
|
|
I |
|
|
|
||||
|
|
f |
|
|
|
||||
|
|
Rs |
|
|
|
||||
|
|
H |
|
|
|
||||
|
|
C |
|
|
|
||||
|
|
|
介质温度 | ||||||
| ≤65℃ | ||||||||
| ≤120℃ | ||||||||
| ≤180℃(仅适用于分体式） | ||||||||
| 代号 | 内衬材质 | |||||||
| NE | 氯丁橡胶（≤65℃） | |||||||
| PVC | 聚氯乙烯（≤70℃） | |||||||
| PU | 聚氨酯 耐磨(≤80℃) | |||||||
| PTFE | 聚四氟乙烯（≤180℃） | |||||||
|
|
代号 | 电极材质 | ||||||
| 316L | 不锈钢 | |||||||
| HC | 哈氏合金C | |||||||
| Ti | 钛 | |||||||
| Ta | 钽 | |||||||
| Pt | 铂 | |||||||
| 温馨提示：流量计选型必备，介质，口径（流量范围）、电极材质、衬里材质、安装要求 | ||||||||
电磁流量计优缺点对照表
| 电磁流量计 | ||
| 优点 | 缺点 | |
| 1 | 在测量管内没有可动部件和阻碍流体流动的节流部件，当流体通过流量计时不会引起任何附加的压力损失 | 它只能测量导电介质的液体流量，不能测量非导电介质的流量 |
| 2 | 电磁流量计只需经水标定后，就可用来测量其它导电性液体的流量 | 不能用来测量气体、蒸汽以及含有大量气体的液体 |
| 3 | 其量程比可达20：1，有的甚至可达100：1的量程比。 | 管道内介质必须是满管，不能测量非满管 |
| 4 | 无机械惯性，反应灵敏，可以测量瞬时脉动流量，正反两个方向的流量 | 只能测DN10以上管道，不适用小口径 |
| 5 | 可测量腐蚀性介质、赃污介质及悬浊性液固两相流的流量 | 不能测氢氟酸介质 |
安装规范
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的***点和垂直向下处；
2、应安装在管道上上升处；
3、在开口排放管道安装,应安装在管道的较低处；
4、若管道落差超过5m时,在传感器的下游安装排气阀；
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游；
6、传感器***不能安装在泵的进出口处,应安装在泵的出口处。
