锅炉水液位计
2022/12/1
产品介绍

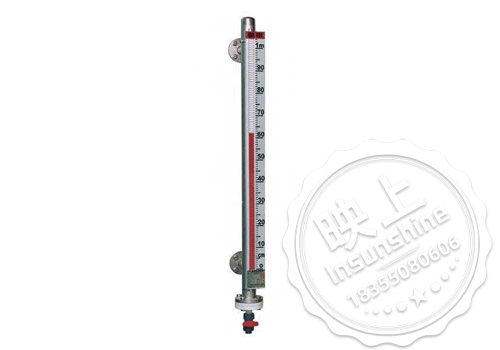

CH-UHZ锅炉水液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计而生产的。是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性液位计标准HG/T21584-95三制生产的产品。可用于干塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好，它弥补了玻璃板（管）液位指示不清晰，易破碎的不足，不受高、低温度剧弯的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大，特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压高沾度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先时性、实用性 。锅炉水液位计带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜色)，进而反映容器内液位的情况。配合传感器(磁簧开关)和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值(4～20mA)信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的结合。
二、技术参数
1、本体材质：304 、316 、316L、 PP塑料
2、介质密度：0.49～1.99（g/cm3）
3、介质粘度： ≤0.019Pa.S
4、测量精度：±10mm
5、防护等级：IP65
6、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
7、传输方式：4-20ma。
三、产品选型
| CH-UHZ | 磁翻板液位计 | |||||||
| 代 号 | 显示方式 | |||||||
|
|
就地显示 | |||||||
|
|
就地显示+4～20mA远传 | |||||||
|
|
代号 | 安装方式 | ||||||
| C | 侧装式 | |||||||
| D | 顶装式 | |||||||
|
|
代号 | 类型 | ||||||
| 无 | 基型 | |||||||
| W | 保温型 | |||||||
| J | 防腐型 | |||||||
| S | 防霜型 | |||||||
| Z | 保温防腐型 | |||||||
| Y | 顶装防腐型 | |||||||
|
|
代号 | 报警控制 | ||||||
| 0 | 无报警 | |||||||
| 1 | 带上限报警 | |||||||
| 2 | 带下限报警 | |||||||
| 3 | 带上下限报警 | |||||||
|
|
代号 | 浮子材质 | 代号 | 本体材质 | ||||
| P | 不锈钢 | P | 不锈钢 | |||||
| L | 防锈铝 | L | 防锈铝 | |||||
| T | 钛 | T | 钛 | |||||
| S | PVC塑料 | S | PVC塑料 | |||||
| F | 氟塑包裹 | F | 氟塑管 | |||||
|
|
|
PF | 内衬四氟 | |||||
|
|
|
PP | 内衬丙烯 | |||||
|
|
|
PE | 内衬乙烯 | |||||
|
|
代 号 | 待标明的数据 | ||||||
| B1 | 标注法兰标准、通径、压力等级 | |||||||
| B2 | 标注实际操作温度 | |||||||
| B3 | 标注实际操作压力 | |||||||
| B4 | 标注测量介质的密度 | |||||||
| B5 | 标注订货长度，或提供法兰间距 | |||||||
四、选型规范
| 顶装式磁翻板液位计 | 侧装式磁翻板液位计 | ||||||||
|
|
||||||||
| 产品名称 | 磁翻板液位计 | 测量范围 | 150-15000MM | ||||||
| 介质温度 | -80℃~450℃ | 介质压力 | 1.6-16MPA | ||||||
| 安装方式 | 侧装/顶装(可选） | 标准法兰 | DN20/DN25（可选） | ||||||
