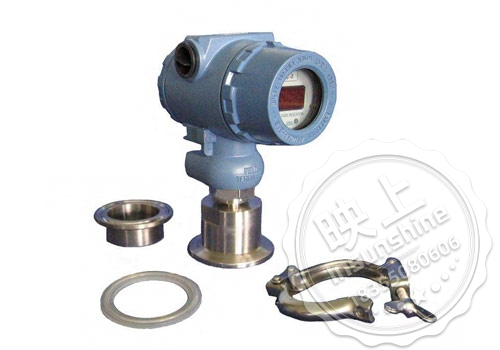

卫生型压力变送器
2022/12/1
产品介绍
主要应用于食品、药物、饮料、酿酒、医疗器械等设备的高温流体/熔体/气体介质的压力测量和控制。
主要技术参数
量 程：0～1~300MPa
输 出：2.0mV/V;4～20mA;0～5V;1～5V;0～10V
校准信号：80%FS校准;零点与满量程调节
零点温漂移： ≤±0.05%FS℃
量程温度漂移： ≤±0.05%FS℃
极限过载： 200%FS
响应时间： 5 mS(上升到90%FS)
供电电压:传感器：10VDC(6-12VDC) 变送器:24VDC(9～36 V)
长期稳定性：0.1%FS/年
绝缘电阻：大于2000MΩ 100VDC
振动影响：对于20HZ-1KHZ的机械振动，输出变化小于0.1%FS
信号引出：五芯接插件 5pin
螺纹连接：M14X1.5; M16X1.5; M18X1.5; M20X1.5; M22X1.5;
卫生型压力变送器是一款适合食品过程测量的卫生型压力变送器, 其平齐压力接口可以通过英制螺纹或卡箍和卫生管实现, 卡箍和卫生管组成的，按不同的要求可以有其他的压力接口以供选择。SC433压力变送器在食品，制药，酿酒，发酵等行业应用普遍.分常规型,高温散热型,卡插入平膜型,卡箍充油型(卫生型),卡箍平膜型,齐平膜型,全不锈钢型
如果介质温度较高, 您可以选择冷却过渡连接.变送器可***测量温度不超过300°C的介质。除了硅油和食品兼容油,卤烃和其它的填充油同样可以按要求提供.
卫生型压力变送器特点
温度敏感性小
优质的线性
长期的稳定性
精度选项：0.25%FSO
可选防爆：Ex ia IIC T6
压力接口 螺纹:G1/2 FLUSH,G1 1/2 FLUSH等或者各种尺寸卡箍
压力量程 从0~2KPa 到0~100MPa
充油 硅油和食品兼容油,卤烃和其它的填充油也可以按要求提供
输出信号／供电 标准是二线，4～20 mA 供电12～36VDC
精度根据IEC60770 ,0.175%FSO/0.125%FSL BFSL
介质温度 -25～125℃,当配置冷凝装置时可达到300℃
电路/环境温度 -25～85℃
储藏温度 -40～125℃
材质 压力接口标准：不锈钢1.4571(316Ti)
外壳：不锈钢1.4301(304)
膜片：不锈钢1.4435(316L)
| 型号CH |
|
卫生型压力变送器 |
| 量程范围 | A | 0－5kPa～20KPa |
| B | 0－20kPa～70KPa | |
| C | 0－70kPa～350KPa | |
| D | 0－200kPa～700KPa | |
| E | 0－700kPa～3.5MPa | |
| F | 0－2.0MPa～7MPa | |
| G | 0－7MPa～35KPa | |
| H | 0－20MPa～100MPa | |
| 精度等级 | Ⅰ | 0.1% |
| Ⅱ | 0.25% | |
| Ⅲ | 0.5% | |
| 输出信号 | E | 4--20mA DC 两线制 |
| K | 1--5V DC 三线制 | |
| S | 智能型 | |
| M | 用户约定 | |
| 压力连接 | R | 标准型(M20×1.5) |
| P | 齐平膜 | |
| G | 高温散热型 | |
| K | 卡箍平膜型 | |
| O | 按用户尺寸加工 | |
| 其他选项 | i | 本安型iaⅡCT6 |
| d | 隔爆型DⅡBT4 | |
| M2 | 数字液晶指示表 | |
| M3 | 数码管数字指示表 | |
| Z | 带阻尼调整 | |
| Q | 迁移 | |
| A | 绝压测量 | |
| F | 负压测量 | |
| C | 陶瓷传感器 | |
| S | 散热器及过程连接件 | |
| Y | 用户约定 |
