单晶硅直连式压力变送器
2022/12/1

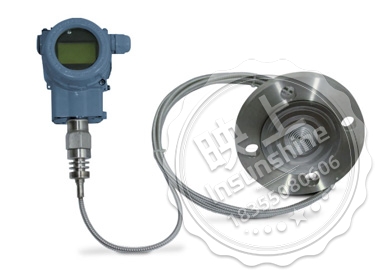

产品介绍
088经济型变送器特点
1、绝压和表压测量范围-0.1至40MPa
2、0.20%参考精度（包括线性、迟滞性和重复性）、高可靠性、高稳定性
3、零点和量程可调；激光调阻温度补偿
4、可选的液晶表头(刻度可调)
5、小巧,质轻,易于安装和运输
6、稳定，可靠，易于维护，抗射频干扰
7、无安装位置影响
主要技术指标
1、变送器应用场合 适用于对316L膜片无腐蚀性液体、气体压力和液位测量
2、安装螺纹 M20×1.5（标准出厂配置）和 1/2NPT阳螺纹可选
3、过程密封 产品的设计保证即使传感器膜片损坏或故障时，变送器仍能安全地工作。电子线路侧（室）有两级密封与
过程隔离，第三级密封实现了与现场接线端子和导线管入口相隔离。过程密封的设计及其位置使变送器壳
体耐压，并防止过程杂质由接线端子侧通过导线管进入。
4、双室结构外壳 产品为双室外壳设计。双室外壳令电子线路与外部环境相隔离，可防止由于环境潮湿或导线管冷凝损坏变
送器。一般不要求导线管密封。另外，即使在传感器膜头全损坏时，双室结构也可以保证接线端子及导
线管与过程相隔离。
5、压力传感器膜片 隔离膜片将压力传给硅压阻式压力传感器，传感器内充有硅油。对于表压变送器，传感器的参考压力为大
气压；对于绝压变送器，传感器的参考压力是一个密封的真空参考源；过程压力加在传感器的传感膜片上，
使膜片产生一个微小变形，这会给予传感器内的惠斯登电桥施加一个应力，使惠斯登电桥产生应变电阻变
化，电阻变化被测量,并转换为一个4-20mA直流电流变化被输出。
6、电子线路板模块 电子线路采用ASIC（专用集成电路）和表面封装技术。电子板接收传感器膜头的经温度补偿的电阻变化信
号后，对信号进行修正和线性化，输出一个直流电流信号。
7、参考精度 ±0.5%校验量程,包括线性,迟滞性和重复性影响
8、环境温度影响 在-40～85℃范围内总体影响：±(0.3%URL+0.3%校验量程）/56℃
9、量程范围 -0.1至40MPa
10、过压极限 2倍FS(＜3.5MPa)；2.5倍FS(≥3.5MPa)
11、过程温度极限 硅油传感器：-40至120℃
12、电气接口 M20×1.5
13、过程接液件 隔离膜片: 316L不锈钢；过程接头: 316不锈钢
14、电子外壳 低铜合金铝，符合NEMA4X
15、标牌 变送器将按OEM用户要求免费打不锈钢标牌。
安装要求
扩散硅压力变送器同压力表的安装一致，使用截止阀和引压管，无须安装支架。安装时应尽量将变送器安装在温度变化小、冲击和震动小的场所才能获得上佳性能。
2088使用须知
1、扩散硅压力变送器外形变送器使用在对硅和不锈钢无蚀害的介质中。
2、请按扩散硅变送器接线方法正确接线。若电源反接，变送器将无信号输出（内部采用了保护措施）。扩散硅变送器接通电源即可工作，但预热30分钟后的输出信号较稳定可靠。
3、将屏蔽线与测控仪表屏蔽线（或大地）相连接，有利于提高扩散硅变送器抗干扰能力。
4、严禁将尖而硬的东西伸入压力输入孔，以免损坏变送器膜片。
2088变送器选型表
安装要求
扩散硅压力变送器同压力表的安装一致，使用截止阀和引压管，无须安装支架。安装时应尽量将变送器安装在温度变化小、冲击和震动小的场所才能获得上佳性能。
2088使用须知
1、扩散硅压力变送器外形变送器使用在对硅和不锈钢无蚀害的介质中。
2、请按扩散硅变送器接线方法正确接线。若电源反接，变送器将无信号输出（内部采用了保护措施）。扩散硅变送器接通电源即可工作，但预热30分钟后的输出信号较稳定可靠。
3、将屏蔽线与测控仪表屏蔽线（或大地）相连接，有利于提高扩散硅变送器抗干扰能力。
4、严禁将尖而硬的东西伸入压力输入孔，以免损坏变送器膜片。
2088变送器选型表
| YR801①②③④⑤⑥⑦ | ||
| ①代码 | 变送器类型 | 说明 |
| A | 扩散硅压力变送器 |
|
| ②代码 | 压力类型 | 说明 |
| G | 表压 |
|
| H | 绝压 |
|
| ③代码 | 测量范围 | 说明 |
| 1 | 0～100Pa～1kPa |
|
| 2 | 0～1kPa～10kPa |
|
| 3 | 0～10kPa～35kPa |
|
| 4 | 0～35kPa～100kPa |
|
| 5 | 0～100kPa～350kPa |
|
| 6 | 0～200kPa～700kPa |
|
| 7 | 0～500kPa～2.1MPa |
|
| 8 | 0～1MPa～2.1MPa |
|
| 10 | 0～3MPa～7MPa |
|
| 11 | 0～15MPa～35MPa |
|
| 12 | 0～25MPa～60MPa |
|
| 13 | 绝压0～25kPa～3500kPa | 绝压变送器专用选型代码 |
| ④代码 | 输出信号 |
|
| E | 二线制4-20mA模拟信号输出 |
|
| S | 二线制4-20mA+HART模拟信号输出 |
|
| ⑤代码 | 过程连接 |
|
| 1 | M20×1.5外螺纹 |
|
| 2 | 1/2NPT外螺纹 |
|
| 3 | 其他规格，按照用户需要生产 |
|
| ⑥代码 | 结构性质 | 说明 |
| N | 普通型 | 标准出厂配置 |
| I | 防爆型 |
|
| 代码 | 显示表头 | 说明 |
| ⑦无 | 不带表头 | 标准出厂配置 |
| M1 | 0-1 0 0%指针刻度显示 |
|
| M4 | 0-1 0 0%液晶数字显示 |
|
