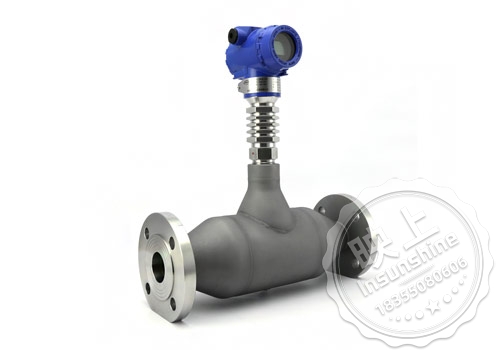

顶装在线浓度计
2022/12/1
产品介绍
一、产品概述
在线浓度计可对各种液体或液态混合物在线进行密度测量。在石化行业可广泛应用于石油、炼油、调油、油水介面检测；在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场；奶制品业；造纸业；碱溶液的测试；酿酒酒精度；化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测试。还可应用于采矿泥浆、盐水、钾碱、天然气、润滑油、生物制药等行业。
二、主要特点
1、采用一体化结构的两线制变送器，无活动部件维护简单。
2、四位半数字液晶显示。
3、安装使用方便，插入液体即可显示读数。
4、使用于流体或静止液体，适合于管道和罐体安装。
5、温度和密度两个参数可交替显示，便于进行行业标密换算。
6、连续在线测量液体密度无过程中断，可直接用于生产过程控制。
7、接触液体部件全部为几种介质不锈钢材料制造，安全；卫生。
三、技术指标
1、4~20mA电流输出.选加数字信号（HART 协议）
2、16~30VDC供电.推荐使用24VDC.
3、密度量程：0～2克/立方厘米； 0~3克/立方厘米
4、精度：0.001克/立方厘米
5、分辨率：0.0005克/立方厘米
6、温度量程：0～100℃
7、温度精度：0.2℃
8、环境温度：-10～60℃
9、湿度范围：0~90%
四、安装注意事项
1、在线浓度计传感器部分间距最少为200mm,直径为50mm, 现场不能小于这些尺寸安装,如选择弯曲型密度计,请测量好可以伸进管内的法兰和长度尺寸。
2、现场液体必须保持没过两个测量传感器,法兰到***个传感器的距离可选。
3、管道安装时需让液体从最下面传感器之下进入液体，或者从最上面传感器的上面进入液体，不要从中间进入液体。管道安装通液体时，管道阀门或者弯头部分至少留出30CM液体缓冲距离。
4、配备电源为24VDC输出4-20mA信号如需接二次用表，需接24V“+”
5、现场环境如果外部有腐蚀性液体，请做好防护措施。如果有雷击危险，请在周围做好引地装置。
6、如需拆卸做清洗时，拆装时请保证传感器膜片不受到碰撞及其它损坏。
7、请勿在高出5Mpa情况下使用。
8、如果需要调整量程需要用手持器, 技术问题请联系厂家.
五、订货指南
1、浓度计膜片为最薄弱部分请不要让尖锐物冲击到膜片造成毁坏。
2、在线密度计理论上可以根据不同的介质测量出浓度，请使用方法根据现场情况自行换算出浓度结果。
3、在选型时请联系厂家，并提供现场安装情况，签订合同时注明。
4、如需校准，或者调整请联系厂家。
六、选型表
六、选型表
| 代码 | 产品名称 | |||||||
| CH3051 | 在线浓度计 | |||||||
|
|
代码 | 膜片材质 | ||||||
| A | 316L不锈钢 | |||||||
| C | 哈氏合金 | |||||||
| Z | 特殊材质（根据介质选定） | |||||||
|
|
代码 | 介质温度（单位：℃） | ||||||
| N | 常温 | |||||||
| M | 0-80 | |||||||
| H | 0-120 | |||||||
| S | 特殊要求 | |||||||
|
|
代码 | 密度量程(单位：g/cm3） | ||||||
| X | 0-1 | |||||||
| B | 0-1.5 | |||||||
| D | 0-2 | |||||||
| Q | 0-3 | |||||||
|
|
代码 | 精度等级 | ||||||
| 1 | 0.50% | |||||||
| 2 | 0.1%（需特殊校订） | |||||||
|
|
代码 | 安装方式(D顶装或C侧转) | ||||||
| F | 法兰安装（DN80法兰） | |||||||
| Z | 特殊安装 | |||||||
|
|
代码 | 输出信号 | ||||||
| A | 4-20mA | |||||||
| D | RS232 | |||||||
|
|
代码 | 杆长 | ||||||
| N | 750mm（膜片距离500mm） | |||||||
| S | 客户要求 | |||||||
