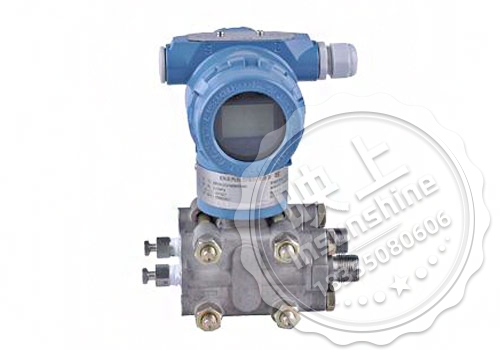

绝对压力变送器
2022/12/1
产品介绍
压力变送器用于测量液体、气体或蒸汽的压力,并将其转换为4～20mA DC的电流信号输出.压力变送器也可与HART275手操器互通讯，通过它们进行设定和监控等
压力变送器的技术参数
输出：2线制，4～20mA DC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4～20mA DC信号上。
电源电压：工作状态：10.5～42V DC 本 安 型：10.5～30V DC
数字通讯：16.4～42V DC 本 安 型：16.4～30V DC
负载：(输出信号代码为D和E时)：工作状态：0～1335Ω 数字通讯：250～600Ω
HART通讯距离：用多芯双绞线时可通讯距离***达2Km。通讯距离因电缆类型而异。公式如下：L=65000000/(R×C)-(C1+10000)/C
L=长度(m和ft)
R=阻抗(Ω ，包括电源阻抗)
C=电缆电容(pF/m或pF/ft)
C1=***并联电容(pF/m或pF/ft)
阻尼时间常数：放大器部件和膜盒的阻尼时间常数之和。 放大器部件阻尼时间常数在0.2～64秒范围内可调。
环境温度：-40～85℃(-40～185?F) -30～80℃(-22～176?F)【带LCD表头】
接液温度：-40～120℃(-40～248?F)
产品特点:
1、准确性高，稳定性好，二线制输入（特殊可四线制）；
2、固体元件，接插式印刷线路板；小型，重量轻，坚固抗振；
3、量程，零点外部连续可调；正迁移可达500%，负迁移可达600%
4、阻尼可太调；单向过载保护特性好；
5、无机械可动部件，维修工作量少；全系列统一结构，零部件互换性强；
6、接触介质的膜片材料可选择；（316L、TAN、HAS-C、MONEL等耐腐蚀材料）
7、防爆结构，全天候使用；智能HART现场总线协议
技术性能和参数
输出信号：二线制4～20mA DC
二线制4～20mA直流信号上叠加数字信号（智能）
供电电源：12～45VDC
电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%
（标配精度为±0.5%，若选择其他精度请在订货选型时注明。）
迁移特性：***正迁移量500%
负迁移量600%
注：
负迁移量的***值，不大于一个工程大气压。
迁移后的上限或下限***值，均不应超过***测量范围的上限值。
***压力变送器不能进行负迁移。
阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：﹤2秒，不需预热
工作环境：环境温度：-29～93℃（模拟放大器）
-29～65℃（带显示表头）
环境湿度：0～95%
防护特性：IP65
防爆类型：隔爆型 ExdIIBT4
本安型 ExiaIICT4
静压影响：零位误差：±0.5%***量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%***量程值，接受辐射频率27～500MHz，试验场强3V/m。
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
